焊片電鍍工藝說明
焊腳電池的PIN腳均為鍍鎳不銹鋼材料。不銹鋼本身是不能夠沾錫的,鍍鎳的作用就是為了用錫把電池PIN腳焊在線路板上。而由于鍍鎳是采用滾鍍的工藝,因?yàn)殡姵睾钙陔婂儠r(shí)會造成重疊,所以偶爾會造成一定比例的電池焊片無法完全被電鍍,也會造成焊片在電鍍的過程中出現彎折的現象。以下為此兩種工藝的對比。
鍍鎳焊片(PIN腳)
有一定比例焊片無法進行焊錫操作,焊接時間較長,需要嚴格的時間控制,不規范操作可能會造成電池傷害,有一定比例的焊片在滾鎳的過程中,容易變形,彎折
局部鍍錫焊片(PIN腳)
可以確保所有的焊片100%易于焊接,焊接時間較短,極易進行焊接,焊片不用經過滾鍍,所以不會產生變形,彎折
全自動PVC套管設備

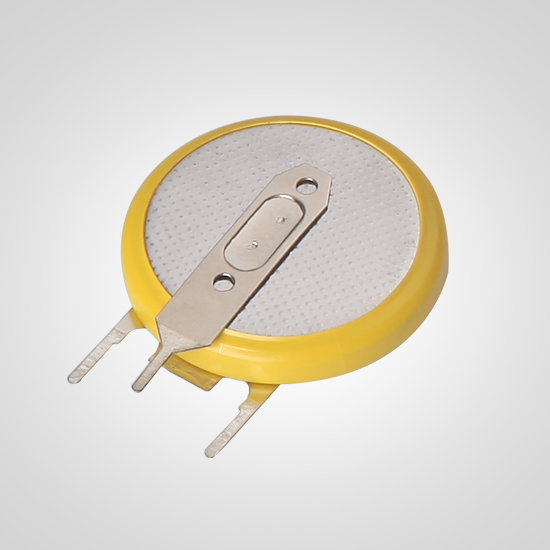

激光點焊及焊腳圖
